EPLAN Schulung REFRESH

EPLAN REFRESH ist ein viertätiges Seminar, um die Kentnisse eines Seminars das zeitlich etwas länger her ist, aufzufrischen.

Das Refresh-Seminar ist gedacht für Teilnehmer, die ein 5- oder 8-tägiges Grundlagenseminar, wie z.B. EPLAN P8 Complete besucht haben, nun einige Zeit mit EPLAN nicht gearbeitet haben und nun eine Auffrischung benötigen.

PS: Ehemalige Teilnehmer eines 5-tägigen Seminars EPLAN P8 COMPLETE erhalten einen Rabatt von EUR 100,00 EUR!

Inhalt Training EPLAN P8 REFRESH (4-tägig) in ONLINE
· Projekte Anlegen und Verwalten
· Erstellen von Stromlaufplänen
· Schaltplan- Zeichenfunktionen
· Fehlerfreies Projektieren
· Grafische Zeichenfunktionen
· Makrotechniken
· Querverweistechniken
· Klemmen und Steckertypen
· Kabeltypen und Kabeldefinition
· SPS – Darstellung und Verweise
· SPS – Am Beispiel der Siemens-Makros
· Mit Navigatoren effizient arbeiten
· Artikelverwaltung: Artikel erstellen
· Funktionsschablonen anwenden
· Verwalten von Zubehör
· Online-Funktionen: Mit dem Dataportal Artikeldaten und Makros in die Systemumgebung einfach einlesen und zur Projektierung nutzen
· Auswertungen der Schaltpläne
· Schaltschrankaufbau
· Praktische Übungen

Zusatztag Tag 5 optional
· Arbeiten mit Textbausteinen
· Systemgeführte Übersetzung und Export von Fehlwortlisten
· Erstellung und Einbindung eigener Formulare sowie Normblätter
· Datenübernahme von Bestandsprojekten
· Erstellung eines Basisprojektes
· Archivierung der Projekte, Versand von Projekten

Die Seminargebühren betragen dabei:

ONLINE-Variante 4-tägig:

A) Wenn Sie Ihre eigene Firmen-Lizenz(en) nutzen: Für das viertägige Seminar pauschal je Teilnehmer EUR 1690,00 netto zzgl. ges. Umsatzsteuer

B) Wenn Sie Lizenzen von CAE-GROUP im Rahmen des Seminars per REMOTE nutzen: Für das viertägige Seminar pauschal je Teilnehmer EUR 1790,00 netto zzgl. ges. Umsatzsteuer

ONLINE-Variante 5-tägig:

C) Wenn Sie Ihre eigene Firmen-Lizenz(en) nutzen: Für das fünftägige Seminar pauschal je Teilnehmer EUR 1790,00 netto zzgl. ges. Umsatzsteuer

D) Wenn Sie Lizenzen von CAE-GROUP im Rahmen des Seminars per REMOTE nutzen: Für das fünftägige Seminar pauschal je Teilnehmer EUR 1890,00 netto zzgl. ges. Umsatzsteuer

PS: Teilnehmer eines 5-tägigen Seminars EPLAN P8 COMPLETE erhalten einen Rabatt von EUR 100,00 EUR

Hinweis: Das Seminar ist inhaltlich identisch mit dem Seminar EPLAN P8 Complete. Es werden auch EPLAN Einsteiger an dem Seminar teilnehmen.

Die Seminargebühren beinhalten dabei:

• Moderne Einzelarbeitsplätze mit SSD-Festplatte und 27“-Monitor (ready to go!)

• Ergonomische Schreibtische mit elektrischer Höhenverstellung

• Höhen- und tiefenverstellbare Monitore

bestehend aus:

• Digitalen Unterlagen
• Zusätzliche Screenshots mit Details
• Weitere Informationen zu System-Einstellungen
• Spezielle Merkzettel
• Auszüge relevanter Normen

Digitale Inhalte und Daten (ca. 800 MB)
• Zertifikat (mit Kopien für die Personalabteilung)
• Mittagessen (nur bei Präsenzteilnahme)
• sowie Erfrischungs- und Pausengetränke



Vom Seminarteilnehmer werden elektrotechnissche Grundkenntnisse erwartet, sowie Windows-Kentnisse.


Hier finden Sie die nächsten EPLAN Schulungstermine!

Sie wünschen spezielle Inhalte?

Gerne erstellen wir Ihnen ein individuelles Angebot für einen Workshop, Schulung, Lehrgang zum Thema EPLAN.

Sigraph zu EPLAN Datenübernahme

Für den Energieversorger EnBW galt es für das Fermwärmenetz Stuttgart/Essllingen die Daten speziell die Klemmen zu übernehmen.

Dazu wurden die Daten aus Sigraph exportiert. Dieser Export aus Sigraph war nicht mit den notwendigen Informationen komplett möglich, deshalb wurden verschiedene Exporte mit Teilbereichen ausgeführt.

Die Daten wurden aufbereitet und in EPLAN in ein (1) zentrales Signalkabelnetz-Projekt mit allen Daten importiert.

Ergebnis:

  • Über 15000 Klemmen für das Fernwärmenetz Stuttgart,
  • Über 9000 Klemmen für das Fernwärmenetz Esslingen,
  • samt der dazugehörigen Kabel, Brücken, Texten, Bemerkungen

sind nun in EPLAN.

Der EPLAN Prüflauf ist fehlerfrei.

Alle Auswertungen mit dem speziellen KE-Kabelendverschlussplan werrden nun automatisch in EPLAN erzeugt.

Sigraph kann nun abgeschaltet werden.

EPLAN Schulung ADVANCED

Für viele Anwender ist das 5-tägige Seminar EPLAN P8 COMPLETE eine umfassende und intensive Einsteiger-Ausbildung, mit der man danach hervorragend mit EPLAN arbeiten kann.

Für fortgeschrittene Anwender, die etwas mehr und sich weiter in EPLAN schulen möchten, gibt es die Zusatz-Schulung EPLAN ADVANCED.

Als Teilnahme-Voraussetzung ist das 5-tägige Seminar EPLAN P8 COMPLETE erforderlich, haben Sie daran teilgenommen?

Beim Lesen der Themen unten, können Sie gut erkennen, dass eine gute Grundausbildung die Einstiegsvorraussetzung bildet.

Für die weitere Ausbildung eines EPLAN-Anwenders zum EPLAN-Experten empfehle ich folgendes:

Inhalt Training EPLAN Schulung ADVANCED (3-tägig) ONLINE

  • Benutzerdefinierte Eigenschaften erstellen
  • Makros mit Wertesätzen erstellen
  • Makros mit Drehvarianten erstellen
  • Hersteller-Makros ändern und dauerhaft nutzen
  • Makros projektweit tauschen
  • BMKs neu nummerieren
  • Kabel mit Quelle-Ziel nummerieren
  • Kennbuchstaben tauschen
  • Klemmen mit Zubehör ergänzen
  • Externes Bearbeiten
  • Artikel projektweit tauschen
  • Ebenen projektweit ändern
  • Unnötige Ebenen entfernen
  • Nutzen von Blockeigenschaften
  • Erste Schritte mit Scripten

Die Seminargebühren können Sie aktiv beeinflussen:

A)        Wenn Sie Ihre eigene Firmen-Lizenz(en) nutzen: Für das dreitägige Seminar pauschal je Teilnehmer EUR 1590,00 netto zzgl. ges. Umsatzsteuer

B)       Wenn Sie Lizenzen von CAE-GROUP im Rahmen des Seminars nutzen: Für das dreitägige Seminar pauschal je Teilnehmer EUR 1690,00 netto zzgl. ges. Umsatzsteuer

PS: Bitte geben Sie mir einen Tipp bei der Bestellung, welche Variante Sie buchen möchten. Danke.

Für die Ausführung einen Seminars EPLAN Schulung ADVANCED – ONLINE –

finden Sie folgende Termine: Eplan Schulungstermine!

EPLAN Support

Hier finden Sie einen kompetenten Supportbereich, der aus der umfangreichen EPLAN-Erfahrung aus Projekten und aus EPLAN-Consulting-Dienstleitungen und den erfolgreich ausgeführten EPLAN-Schulungen resultiert.

Hier arbeiten wir direkt an Ihren Themen und an Ihren Projekten.

Die Themen können dabei direkt lösungsorientiert zu Aufgabenstellungen in EPLAN sein.

Es können Fragen zur Artikeldatenbank und Erstellung von Artikeln sein.

Es können auch kleine Auffrischungen sein:

Wie geht das mit Klemmen nochmal?

Wie lege ich Funktionsschablonen an?

Wie bekomme ich das Projekt fehlerfrei?

Wie bearbeite ich ein Formular?

Wie erstelle ich automatische Auswertungen?

Wie löse ich den Fehler “Das Betriebsmittel verwendet mehr Funktionen als vom zugehörigen Artikel bereitgestellt”?

Wie ist Ihre EPLAN-Frage?

Wenn Sie Ihre Fragen und Themen kennen, können Sie direkt Kontakt aufnehmen.

Gerne können Sie Ihr Projekt hochladen.

Pardon: Der persönliche Support ist kostenpflichtig:

Die einzelne Supportstunde wird mit EUR 150,00 netto zzgl. ges USt. berechnet.



    EPLAN Pro Panel Schulung

    Mit diesem EPLAN Pro Panel Schulungsangebot erlernen Sie den Umgang mit dem Schaltschrankaufbau im 3D.

    Das Seminar kann als INHOUSE oder als ONLINE-Seminar ausgeführt werden.

    Bei der 3-tägigen Pro Panel Schulung werden folgende Inhalte vermittelt:

    Training EPLAN Pro Panel (3-tägig) in INHOUSE oder ONLINE

    Bauräume anlegen und verwalten
    Schaltschränke einfügen und mit Zubehör ausstatten
    Schaltschrankinnenausbau erstellen
    Geräte auf Hutschienen platzieren, Einbaugeräte in die Tür einbauen
    3D-Ansichten
    Ein 3-poliges Sammelschienensystem erstellen und anwenden
    Eigene Makro-Bibliotheken erstellen
    Step-Dateien zum Makro aufbereiten
    Artikel mit Makros verknüpfen und aufbereiten
    Tragschienenprofile verwalten und passende Artikelerstellen
    Fertigungsunterlagen als Auswertungen erzeugen
    Verlustleistungsberechnung im 3D, Anzeige von Hotspots
    Klimaberechnung mit Ritherm im Dataportal
    Praktische Übungen

    Die Termine werden mit den Teilnehmern abgestimmt, um Ihre persönliche Terminsituation zu berücksichtigen.

    Die Seminargebühren betragen je Trainingstag EUR 1400,00 netto zzgl. ges.. USt.

    Bei der Ausführung in Ihren Räumlichkeiten werden die Spesen für den Trainer nach den gesetzlichen Bestimmungen,
    die Hotelkosten und Fahrtkilometer (35 ct/km) ergänzend berrechnet.

    Die Reisekosten entfallen bei der Variante ONLINE.


    Für die Ausführung einen Seminars EPLAN Pro Panel in unseren Räumlichkeiten finden Sie folgende Termine:

    Eplan Schulungstermine!

    EPLAN-Schulung, -Consulting, -Engineering

    Welches Thema interessiert Sie am meisten?


    EPLAN-Schulung

    EPLAN-Consulting

    EPLAN-Dienstleister

    Informationen zu EPLAN-Schulungen, Consulting- und Engineering-Dienstleistungen

    Wir bieten Ihnen Dienstleistungen mit der Software EPLAN an.

    Ein Themenschwerpunkt unserer Leistungen ist die zielgerichtete Ausbildung mit der Software Eplan.

    Wir unterstützen die Module:
    EPLAN Electric P8 und EPLAN Fluid, EPLAN PPE, bzw. EPLAN Pre Planning, EPLAN Pro Panel
    sowie das EPLAN EEC One.

    Informationen zu unseren Eplan-Schulungen finden Sie links unter
    EPLAN Schulung.
    Die verschiedenen EPLAN-Schulungsmöglichkeiten sind in der Naviagtion wählbar.

    Welche Trainings und Schulungen möchten Sie ausführen?
    Welche EPLAN-Inhalte möchten Sie trainieren?

    Unsere aktuellen EPLAN-Schulungstermine finden Sie hier:
    EPLAN Schulungstermine.

    Detaillierte Informationen zu unseren Leistungsschwerpunkten finden Sie in der Navigation ebenfalls links bzw. oben.

    Sie wünschen spezielle Inhalte?

    Gerne erstellen wir Ihnen ein individuelles Angebot für eine Dienstleistung, Schulung, Lehrgang zum Thema EPLAN. Kontakt

    Eplan Klemmenplan Klemme mit 4 Anschlüssen

    Klemmen mit 4 Anschlüssen vollständig im Klemmenplan ausgeben

    Sie finden unten ein Formular für einen Klemmenplan bei dem 4 Anschlüsse einer Klemme ausgegeben werden.

    Laden Sie die ZIP-Datei herunter, entpacken Sie die Zip-Datei und kopieren das enthaltene Formular in Ihren Formulare-Ordner von EPLAN.

    Im EPLAN öffnen Sie die EPLAN-Einstellungen (Im Menü Optionen > Einstellungen).

    In den EPLAN-Einstellungen unter
    Projekte > “Name des Projektes” > Auswertungen > Ausgabe in Seiten
    wählen Sie das neue Formular für den Klemmenplan “CAE-GROUP_EMA_002.f13” aus.

    Erstellen Sie oder aktualisieren Sie Ihre Auswertungen mit den Klemmenplänen.

    Tipp: Vergeben Sie bitte Anschlußbezeichnungen.

    Tipp: In der Logik stellen Sie mit Intern/Extern die Positon des Anschlusses im Klemmenplan ein.

    Muster im Schaltplan:

    Die Auswertung mit dem Formular:

    PS: Den Download finden Sie hier unter Klemmenplan CAE-GROUP_EMA_002.zip (ZIP-Datei, 6kB).

    Viel Spaß damit, Ralph Wagner (31.07.2017)

    EPLAN Launcher

    Projekte in der richtigen EPLAN Version öffnen

    Es gibt im Support-Bereich von EPLAN den EPLAN-Launcher kostenlos zum Download.
    Laden Sie die ZIP-Datei herunter, entpacken Sie die Zip-Datei und installieren Sie bitte den Launcher (ggf. sind Admin-Rechte notwendig).

    Im Windows-Explorer haben Sie nun ein erweitertes Kontext-Menü.

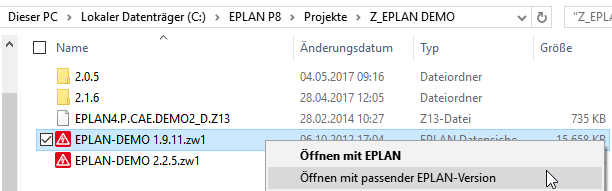

    EPLAN Launcher im Explorer-Kontextmenu

    Es steht Ihnen der Befehl “Öffnen mit passender EPLAN-Version” zur Verfügung.

    Nach der Ausführen des Befehls öffnet sich direkt die richtige EPLAN-Version passend zur Projektversion.

    Ist die zum Projekt passende EPLAN-Version nicht installiert, zeigt der Launcher die Projekt-Version und die installierten EPLAN-Versionen an.

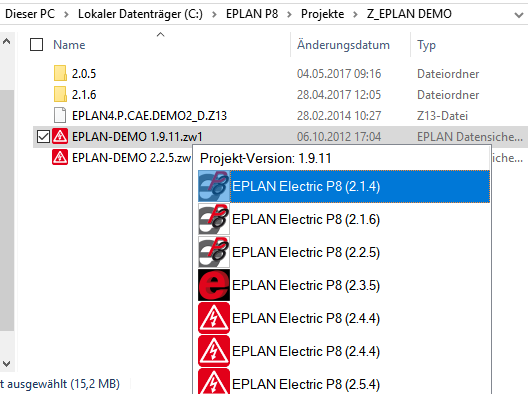

    Sie können nun wählen, in welcher EPLAN-Version Sie das Projekt bearbeiten.


    EPLAN Launcher in Aktion

    Vorteil: Endlich können Sie einfach erkennen, welche EPLAN-Version Ihr Kunde möchte!

    Danke EPLAN.

    PS: Den Download finden Sie bei EPLAN unter EPLAN Support (Anmeldedaten erforderlich).
    Dann in der Navigation auf der linken Seite “Electric P8” > “Tools” anwählen,
    dort den EPLAN Launcher in der Liste auswählen und bestätigen.

    PS2: Der Launcher funktioniert auch mit dem EPLAN-Viewer!

    EPLAN Standardisierung für EnBW im Bereich “Konventionelle”

    Richtlinien für Lieferanten um die Elektrodokumentation für EnBW zu erstellen

    Beim Energieversorger EnBW ist EPLAN noch recht neu als CAE-System.

    EPLAN wurde installiert.

    Die ersten Projekte wurden von Lieferanten an EnBW übergeben.

    Dabei stellten sich verschiedene Themen heraus, die die gelieferten Projekte nicht sofort für EnbW nutzbar machten.


    Die Lösung ist eine Erstellung einer Lieferantenrichtlinie, damit die Lieferanten nach Vorgaben von EnBW Projekte übergeben können.

    Diese Standardisierung wurde gemeinsam mit den Kollegen von EnBW erarbeitet und zu einem “EPLAN Standard für Konventionelle Erzeugung” definiert:

    Einer formalen Zulieferrichtlinie,
    einer Anleitung für die Revisionsverwaltung,
    einem Musterprojekt,
    und einem Basisprojekt,
    sowie einem Prüfprotokoll, zur Kontrolle auf Einhaltung der EnBW-Standards.

    Einen EnBW-Prüflauf gibt es natürlich ebenfalls!



    Stand: 2020-12-10

    EPLAN5 Datenübernahme EPLAN P8 für 2368 Projekte

    Als Dienstleister 2368 Schaltpläne von EPLAN5 zu EPLAN P8 zu konvertieren

    Für einen Maschinenbauer aus Hamburg galt es die “alten” EPLAN5-Projekte komplett auf EPLAN P8 umzustellen.

    EPLAN5 wird zeitnah von den Arbeitsplätzen entfernt.

    In den umgesetzten Projekten sollen künftig weitere Revisionen ausgeführt werden.

    Es sollte von jedem Projekt in EPLAN5 eine PDF-Datei erstellt werden, die den “alten” Stand dokumentiert.

    Somit kann altes Projekt aus EPLAN5 und die Umsetzung in P8 später verglichen werden.

    Aufgrund der Datenmenge erhielt der Kunde eine USB-Festplatte mit allen 2368 P8-Projekten, sowie 2368 PDF-Dateien mit den EPLAN5-Inhalten.
    Die PDF-Dateien sind natürlich im “$(DOC)”-Ordner *) des entsprechenden Projektes (und als Kopie separat).

    Die Angebots-Option “Datensicherung aller EPLAN5-Projekte” als Datensicherungs-Dateien (Z13) ebenfalls im “$(DOC)”-Ordner der konvertierten EPLAN-P8-Projekte hat der Kunde nicht geordert.



    *) $(DOC) ist in EPLAN P8 der Ordner “DOC” im EPLAN-Projekt-Ordner.
